制冷设备这样安装才符合国家最新要求
来源： 未知
时间：2017-04-08 浏览量：
制冷设备 基础应按设计文件要求制作，并应符合现行国家标准《机械设备安装工程施工及验收 通用 规范》GB 50231的有关规定。 活塞式和螺杆式 制冷压缩机 （机组）安装除应符合现行...
热门推荐
- 超市冷柜超曼系列鲜肉柜 去看看>>
- 自助餐/火锅店冷柜自助餐冰台 去看看>>
- 酒店/厨房冷柜二门冰箱 去看看>>
- 蛋糕柜A1型白色大理石圆弧蛋糕柜 去看看>>
- 冰激凌冷柜冰激凌展示柜（哈根达斯 去看看>>
- 冷库/冷凝机组鲜花保鲜冷库 去看看>>

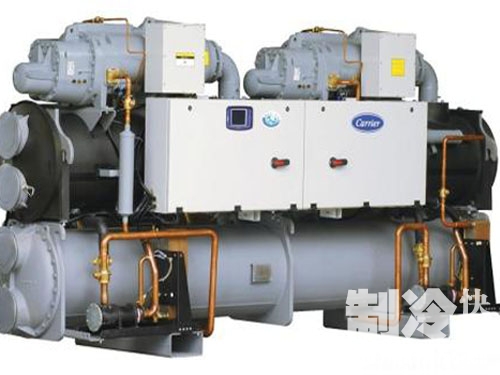

活塞式和螺杆式制冷压缩机（机组）安装除应符合现行国家标准《风机、压缩机、泵安装工程施工及验收规范》GB 50275的有关规定外尚应符合下列规定：
1 对于出厂时已经经过检测、采用防锈密封等保护措施并且安装前保护措施完好的压缩机（机组）可直接安装，保护措施失效或者压缩机（机 组）有明显缺陷时应进行检查，在确认其符合设备制造厂商出厂标准后方可安装；
2 制冷压缩机（机组）就位前应检查其基础及地脚螺栓孔的位置，应符合设计文件要求的方位；应按设计和设备技术文件要求的连接方式安装在基础、支架和吊架上，设计和设备技术文件无要求时不应采用焊接；
3 安装应符合设备技术文件的要求，当需要调平时，应采用垫铁；
4 制冷压缩机（机组）安装过程中应保持机体平稳，不应超过设备技术文件限制的倾斜角度，禁止倒置。
制冷压缩机（机组）制造厂商为保证压缩机在出厂后和安使用前内部不腐蚀，不进杂质，多用惰性气体做密封处理，因此只要密封完好，没有明显缺陷即可直接安装。对于小型、重量轻的制冷压缩机（机组），在安装过程中人工搬运即可，由于超过限制角度或倒置可能会导 致内部不可恢复的损伤，因此需要规范搬运。
制冷系统中的中间冷却器、气液分离器、油分离器、贮液器、低压循环储液器、集油器、冷风机、冷凝器等制冷辅助设备安装除应符合现行国家标准《风机、压缩机、泵安装工程施士及验收规范》GB 50275的有关规定外尚应符合下列规定：
1 对于出厂时已经清洁合格、采用防锈密封等保护措施并且安装前保 护措施完好的辅助设备可直接安装，保护措施失效或者制冷辅助设备有明 显缺陷时应进行单体吹污和气密性试验。吹污可用0.8MPa（表压）的干燥 压缩空气进行，次数不应少于3 次，直至无污物排出为止。气密性试验压力应按设计文件或设备技术文件的规定进行；
2 制冷辅助设备就位前应检查其基础及地脚螺栓孔的位置，应符合设计文件要求的方位；应按设计和设备技术文件要求的连接方式安装在基础、支架和吊架上，设计和设备技术文件无要求时不应采用焊接；
3 安装应符合设备技术文件的要求，安装在基础上的设备需要调平时，非低温设备应采用垫铁，低温设备支座的制作应符合设计文件或设备技术 文件的要求，采用垫木时，垫木必须经过防腐处理；采用吊架安装的设备，吊架的各吊杆应具有垂直调节功能，其螺杆固定端应能够锁紧；
4 带有油包或放油口的卧式设备的安装，应以 0.2％或设备技术文件 要求的坡度坡向油包或放油口一方；
5 属于压力容器的设备禁止现场制作；
6 属于压力容器的设备安装、改造和维修应符合现行行业标准《固定 式压力容器安全技术监察规程》TSG R0004 的有关规定；
7 蒸发式冷凝器、冷风机等带有水盘的设备宜在水盘试漏合格后安装，现场补漏不应损坏原有保温、防腐层；
8 蒸发式冷凝器、冷风机等带有布水器、水盘的设备安装精度应保证布水均匀、排水流畅。
垫木防腐处理的目的是防止垫木在压力作用下，在低温、高湿、冰冻的环境中外表面和内部腐烂、开裂。“吊架的各吊杆应具有 垂直调节功能”的目的是能够调节设备的安装高度、水平度和各吊点的受力。“其螺杆固定端应能够锁紧” 的目的是防止振动等原因导致用于固定 设备和吊杆的螺母松脱。
组合装置和需要现场组装的组合装置的安装应符合规范第6.2.3 条的规定。
组合装置指多台设备安装在共同的支架或底座上，内部管道、阀门、过滤器、自控元件及仪表等在工厂内全部或部分安装完毕，例如制冷系统中常用的卧式桶泵组合装置。 6.2.5 非组合装置内的制冷剂泵安装应符合现行国家标准《风机、压缩机、泵安装工程施士及验收规范》GB 50275的有关规定。
四重管式空气分离器应水平安装，其氨液进口端应高于其另一端，坡度应控制在2％。
冷排管的制作与安装应符合设计文件的要求和下列规定：
1 加工制作应符合本规范第 6.4.1 条～第 6.4.3 条的规定；
2 弯头、封头等管件应采用工厂生产的成品； 3 集管上的开孔应采用机械加工工艺，禁止采用气割工艺；
4 采用碳钢和低合金钢管制作的冷排管的外表面应按设计文件的要 求防腐，设计文件无具体要求时，可在其外表面涂刷防锈漆两道，涂层应 完整，无流淌、皱纹、气泡等缺陷；
5 冷排管应按本规范第 6.5.1、6.5.2、6.5.5 条的规定进行吹扫与排 污，按本规范第 6.6.3 条～第 6.6.10 条的规定进行压力试验、泄漏试验和 真空度试验；

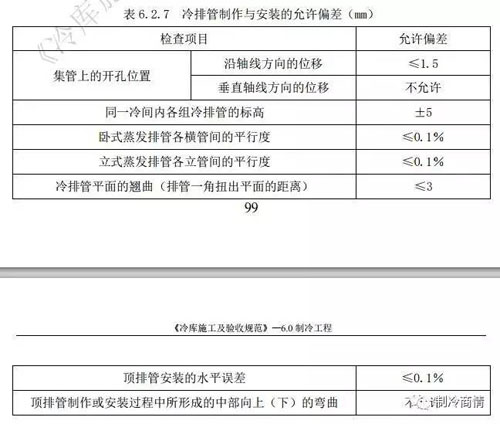

6 冷排管制作与安装的允许偏差应符合表 6.2.7 的规定。
冷排管是现场组装的换热设备，本条第1、5款只是引 用制冷管道施工的相关规定，并不意味着冷排管就是制冷管道。
制冷压缩机（机组）和辅助设备的操作、检修平台和爬梯应按设计 和设备技术文件要求的方式制作和安装，设计和设备技术文件无要求时，不应利用制冷压缩机（机组）和辅助设备作为支撑，禁止直接焊接在制冷压缩机（机组）和辅助设备上。
